Description

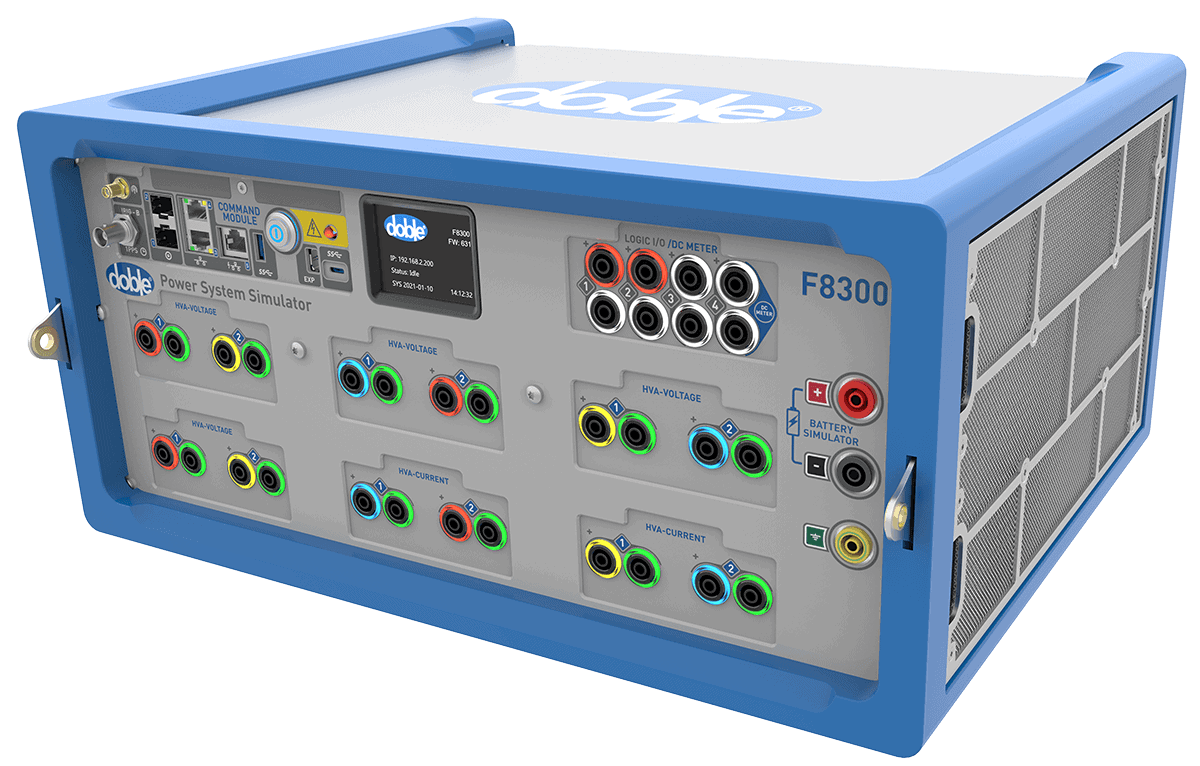

Un instrument polyvalent conçu pour les tests triphasés avec des possibilités accrues, utilisez le F8300 pour tester les schémas conventionnels triphasés et les systèmes de protection numériques.
Cet instrument constitué de sept modules de la série F8000 est disponible dans cinq configurations standards de modules de courant HVA, de tension HVA et d’E/S logiques faible densité.
Idéal pour :
- Les tests de différentiels avec 3 phases de 300 V L-N et 6 courants
- Les tests de centrale de production avec 4 phases de 150 V L-N
- Les tests robustes de schéma de transmission et de différentiel de transformateur avec 4 phases de 150 V L-N, 8 E/S logiques programmables, 6 courants
- Les tests de protection des transformateurs Ph-Ph avec 12 E/S logiques, 4 tensions à 150 V, 4 courants
- Les tests de différentiel de transformateur avec 4 phases à 150 V pour tester la protection de la transmission
Séries F8000
Présentation
Qu’ils soient utilisés sur le terrain ou en laboratoire, les simulateurs de réseau de la série F8000 proposent de nombreuses configurations pour répondre à vos besoins spécifiques en matière d’essais et de tests. La plateforme F8000 vous permet de choisir les capacités et les fonctionnalités qui conviennent aux applications de protection que vous testez.
Avec une plateforme modulaire et des composants numériques à la pointe de la technologie, les simulateurs de réseau de la série F8000 offrent des performances modernes avec des conceptions polyvalentes, qui s’adaptent aux exigences de tout scénario de test conventionnel ou numérique.
Chaque configuration d’instrument de la série F8000 permet d’effectuer des tests analogiques et numériques et fonctionne de façon transparente avec les procédures de test Protection Suite™ et Doble RTS™ existantes. Toutes les configurations comprennent un puissant module de commande qui assure les fonctions centrales de communication et de contrôle et permet de se connecter à un grand nombre d’applications de test, notamment la liaison avec d’autres instruments F8000 et les tests numériques conformes à CEI 61850.
L’ensemble contient également un simulateur de batterie de 90 W et présente un châssis de protection renforcé. Les instruments de la série F8000 sont facilement transportables grâce à leur bandoulière et peuvent être placés dans des racks standards de 19 pouces en retirant le châssis de protection et en utilisant les supports de fixation fournis.
La polyvalence des simulateurs de réseau de la série F8000 vous permet d’adapter facilement vos capacités de test aux exigences de vos systèmes de protection. Connectez tout simplement un F8200 à d’autres instruments de la série F8000 pour accroître le nombre de cas d’usage possibles.
Caractéristiques et avantages
- Tests analogiques et numériques réunis dans des instruments monophasés et triphasés
- Différentes configurations de châssis et de modules d’E/S de tension, de courant et de blocs logiques pour une grande variété d’applications de test
- Anneaux lumineux LED à couleur programmables pour la reconnaissance visuelle des sources et des blocs logiques
- Protocoles de temps réseau et fonctions de synchronisation réseau embarqués
- Connectivité Ethernet, USB, IRIG-B et fibre optique
- Communications IED et réseaux conformes à la norme CEI 61850
- Appariement et mise en réseau faciles avec d’autres instruments F8000
- Châssis de protection renforcés et robustes pour l’utilisation sur site et supports de montage pour l’installation sur racks 19 pouces
- Parfaite compatibilité avec les procédures de test existantes de Protection Suite v5 et RTS v7
Configuration du F8300
Le châssis du F8300 héberge le module de commande et peut loger quatre modules de la série F8000. La conception améliorée de l’instrument est idéale pour les cas d’usage de test qui nécessitent sept modules.
| Configurations du F8300 |
Disposition des modules | Applications |
| Configuration n° 1
1 x E/S LD |
 |
|
| Configuration n° 2
1 x E/S LD |
 |
|
| Configuration n° 3
2 x E/S LD |
 |
|
| Configuration n° 4
3 x E/S LD |
 |
|
| Configuration n° 5
1 x E/S LD |
 |
|
